Ako správne chápať odolnosť zábran v jouloch

V oblasti priemyselnej bezpečnosti a logistiky stále pretrváva mýtus, že odolnosť bezpečnostnej bariéry definuje jej hrúbka, materiál alebo hmotnosť. V modernom riadení rizík je však toto uvažovanie prekonané. Jediným skutočne objektívnym a presným meradlom schopnosti bariéry zastaviť vozidlo je kinetická energia vyjadrená v jouloch (J). Ak navrhujete zabezpečenie skladu alebo výrobnej haly, pochopenie tejto veličiny je kľúčom k tomu, aby ste investovali do ochrany, ktorá skutočne funguje, a vyhli sa poddimenzovaniu (nebezpečenstvo úrazu) alebo naopak zbytočnému predimenzovaniu systému.

Britská spoločnosť A-SAFE úplne transformovala trh priemyselnej bezpečnosti, keď ako prvá na svete vyvinula flexibilné polymérové zábrany. Zatiaľ čo tradičné oceľové zábrany sa pri silnom náraze nezvratne deformujú a vytrhnú kotvy priamo z betónu, čo vedie k drahým opravám podláh, zábrany A-SAFE fungujú na úplne inom princípe. Sú vyrobené zo špeciálne vyvinutého trojvrstvového polyméru Memaplex™. Tento materiál sa vyznačuje mimoriadnou pevnosťou, flexibilitou a takzvanou tvarovou pamäťou. Keď do zábrany narazí vysokozdvižný vozík, materiál sa ohne, absorbuje kinetickú energiu nárazu, rozloží ju po celej svojej dĺžke a následne sa vráti do svojho pôvodného tvaru. Výsledkom je nulové poškodenie vozidla, zábrany aj samotnej podlahy.

Pozrime sa, ako pracovať s energiou nárazu na základe globálnych štandardov spoločnosti A-SAFE, ktorá stála pri zrode moderných testovacích noriem.

Prečo práve jouly? Pohľad za hranice hmotnosti a rýchlosti

Predstavte si dva rôzne scenáre:

1. Vysokozdvižný vozík s celkovou hmotnosťou 5 ton, ktorý sa pohybuje pomalou rýchlosťou 3 km/h pri manévrovaní v uličke.
2. Menší ťahač s hmotnosťou 1,5 tony, ktorý na rovnom úseku trasy zrýchli na 10 km/h.

Ktoré vozidlo predstavuje väčšie riziko? Intuícia môže klamať. Kým prvé vozidlo je výrazne ťažšie, druhé sa pohybuje rýchlejšie. Fyzikálne zákony hovoria, že rýchlosť má na výslednú ničivú silu mnohonásobne väčší vplyv ako samotná hmotnosť. Aby sme tieto dva faktory zjednotili, musíme vypočítať kinetickú energiu nárazu. Tá nám presne povie, koľko práce musí bariéra vykonať, aby vozidlo bezpečne zastavila.

Ako vypočítať energiu nárazu: Metodika podľa normy PAS 13

Spoločnosť A-SAFE sa stala kľúčovým autorom a iniciátorom normy PAS 13, ktorá je celosvetovo uznávaným kódexom pre testovanie a inštaláciu bezpečnostných zábran. Podľa tejto metodiky sa energia nárazu nevypočíta len na základe základného fyzikálneho vzorca, ale zohľadňuje aj skutočnú prevádzku – najmä uhol, pod ktorým vozidlo narazí do zábrany.

Základný matematický model na výpočet kinetickej energie (KE) pri náraze vyzerá takto:

 Legenda k veličinám

• KE = výsledná kinetická energia v jouloch (J).
• m = celková hmotnosť vozidla v kilogramoch (kg). Vždy je potrebné započítať hmotnosť samotného vozidla vrátane maximálneho nákladu.
• v = rýchlosť vozidla v metroch za sekundu (m/s). Pre prepočet z km/h stačí rýchlosť vydeliť číslom 3,6.
• Θ (theta) = uhol nárazu vyjadrený v stupňoch.

Kinetic energy však nemusíte počítať sami. Na našich webových stránkach nájdete kalkulačku odolnosti, do ktorej stačí zadať jednotlivé veličiny (rýchlosť v km/h, hmotnosť vozidla v kg, hmotnosť nákladu vozidla v kg a uhol nárazu). Kalkulačka vypočíta potenciálnu energiu vozidla, ktorá predstavuje maximálnu energiu prenesenú pri priamom čelnom náraze pod uhlom 90° (teda 100 % prenos energie), a nárazovú energiu, ktorá je reálnou energiou podľa zadaného uhla. Na základe týchto hodnôt si potom môžete ľahko vybrať správnu bariéru.

Zásadná úloha rýchlosti a uhla v praxi

Vzhľadom na to, že rýchlosť (v) sa do vzorca započítava na druhú, jej zvýšenie má fatálne následky. Ak vodič manipulačnej techniky zdvojnásobí rýchlosť z 5 km/h na 10 km/h, energia nárazu sa nezvýši dvojnásobne, ale štvornásobne.

Nemenej dôležitý je uhol nárazu ( ):

• Kolmý náraz (90°): Vozidlo narazí priamo. Hodnota sin(90°) = 1, čo znamená, že do zábrany sa prenesie 100 % vygenerovanej energie.
• Šikmý náraz (napr. 45°): Vozidlo v uličke skôr stratí smer a o bariéru sa „otrie“. Hodnota sin(45°) = 0,707. Výsledná energia pôsobiaca kolmo na bariéru sa vďaka tomu výrazne znižuje.

Príklad z praxe: Vysokozdvižný vozík s celkovou hmotnosťou 4 600 kg idúci rýchlosťou 8 km/h vygeneruje pri kolmom náraze (90°) energiu 11 358 J. Ak by však k rovnakému incidentu došlo pod uhlom 45°, priama deformačná energia klesne na 5 679 J, pretože zvyšnú energiu vozidlo pohltí vlastným pohybom dopredu pozdĺž bariéry.

Certifikácia TÜV Nord: Pečiatka skutočnej odolnosti

Pri výbere bariér sa na trhu stretnete s najrôznejšími tabuľkovými hodnotami. Spoločnosť A-SAFE sa odlišuje tým, že svoje deklarované hodnoty v jouloch nenecháva len na úrovni interných marketingových sľubov. Celý proces testovania, metodika výpočtov aj samotné produkty podliehajú prísnej nezávislej certifikácii testovacej laboratórie TÜV Nord.

Táto certifikácia zaručuje, že:

1. Testovanie prebiehalo v dynamických podmienkach, ktoré verne simulujú reálne zrážky s vozíkmi v priemysle (nie iba statickým tlakom).
2. Uvedená hodnota v jouloch predstavuje energiu, ktorú zátarasa spoľahlivo absorbovala bez toho, aby došlo k vytrhnutiu ukotvenia z podlahy alebo k narušeniu integrity zátarasy.
3. Flexibilné polymérové zábrany A-SAFE po absorpcii tejto energie využijú svoju tvarovú pamäť, rozložia kinetickú silu a vrátia sa do pôvodného tvaru bez trvalého poškodenia.

Zaujíma vás, ako presne prebieha testovanie bezpečnostných bariér A-SAFE? Tu nájdete všetky videá, ktoré dokumentujú jednotlivé kroky. Tu si môžete pozrieť videá z kyvadlových testov jednotlivých produktov A-SAFE a tu videá z dynamických rampových testov.

Prehľad odolnosti podľa typov zábran A-SAFE

Aby bolo možné špecifikovať správne riešenie pre váš prevádzkový režim, je kľúčové poznať presné limity jednotlivých ochranných prvkov. Nižšie nájdete prehľad certifikovaných hodnôt odolnosti v jouloch pre jednotlivé typy bezpečnostných zábran A-SAFE pri kritickom čelnom náraze pod uhlom 90°.

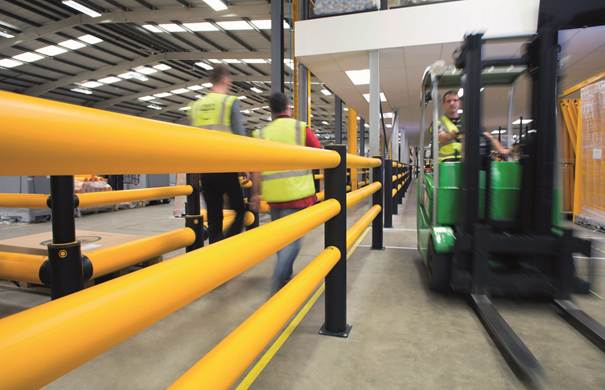

• Bezpečnostná bariéra Pedestrian Barrier: 2 000 / 11 600 J
• Bezpečnostná bariéra Single Traffic Barrier: 5 400 / 20 400 / 30 200 J
• Bezpečnostná bariéra Single Traffic Barrier+: 20 400 / 30 200 / 41 000 J
• Bezpečnostná zábrana Double Traffic Barrier: 9 100 / 41 000 J
• Bezpečnostná bránka Traffic Gate: 14 000 J
• Bezpečnostný stĺp Bollard: 5 800 / 6 900 / 8 800 / 18 500 J
• Zarážka na palety ForkGuard Kerb Barrier: 3 000 / 15 800 J
• Regálová koncová zábrana Single RackEnd Barrier: 8 000 / 30 200 J
• Koncová zábrana regálu Double RackEnd Barrier: 12 000 J
• Ochrana stojín regálov RackGuard: 1 000 J
• Paletová podesta Under Guard: 15 800 J
• Ochrana stĺpov FlexiShield Column Guard: 1 600 J

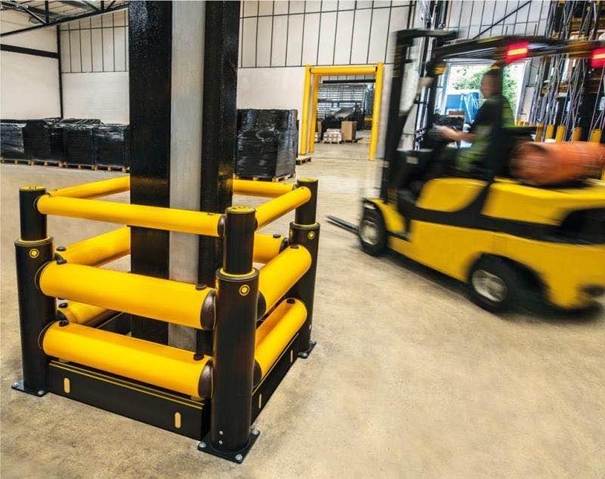

• Ochrana stĺpov iFlexRail Column Guard: 11 600 / 27 500 J
• Výšková bariéra Heavy Duty Topple Barrier: 20 500 J
• Obmedzovač výšky iFlex Height Restrictor: 5 400 J

Záver: Bezpečnosť podložená údajmi

Správne pochopenie odolnosti v jouloch posúva projektovanie priemyselnej bezpečnosti na úroveň presnej vedy. Pri plánovaní investícií do ochranných prvkov A-SAFE vždy začnite dôkladnou analýzou rizík: zvážte maximálnu možnú hmotnosť techniky v danej zóne a reálnu rýchlosť, akou sa tu môže pohybovať. Samotné odhady sa v krízovej situácii môžu stať fatálnou chybou, ktorá ochromí prevádzku firmy a ohrozí ľudské životy.

Bezpečnostné zábrany A-SAFE podložené medzinárodným certifikátom TÜV Nord vám poskytnú stopercentnú istotu, že vaše investície do bezpečnosti splnia svoj účel. Moderné polymérové bariéry nie sú len pasívnym kusom plastu, ale sofistikovaným inžinierskym systémom, ktorý dlhodobo chráni zdravie zamestnancov, znižuje náklady na opravy budov a techniky a zabezpečuje stabilitu vášho podnikania bez zbytočných odstávok.

Chcete vedieť, aké reálne riziko hrozí vo vašom prevádzke? Pre rýchly a presný výpočet kinetickej energie vašej manipulačnej techniky môžete využiť online kalkulačku na našich stránkach, kde získate okamžitú predstavu o potrebnej odolnosti pre vaše skladové alebo výrobné priestory. Vypočítajte si potrebnú odolnosť bariér ešte dnes a zabezpečte svojmu prevádzke bezkompromisnú bezpečnosť bez rizika poddimenzovania.
